Контролер заряду акумуляторів RX-3S-100A, Li-ion 18650
Ціна за 1 шт
Немає в наявності
- обмін/повернення товару протягом 14 днів
Опис

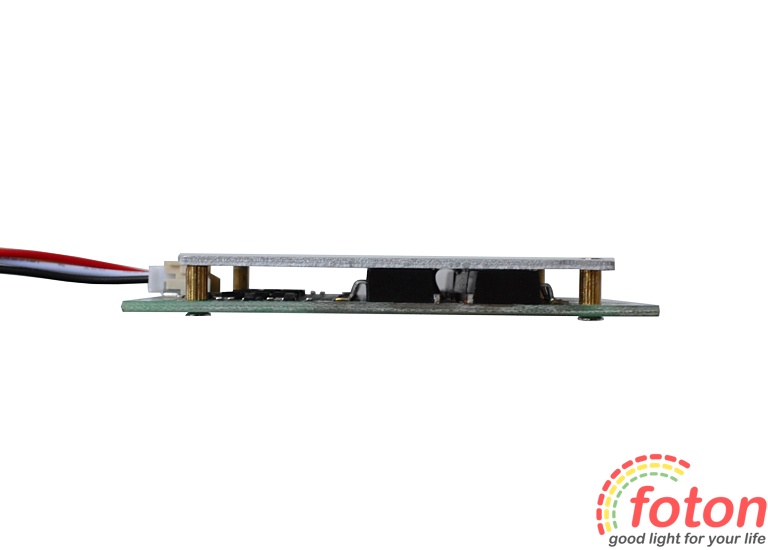

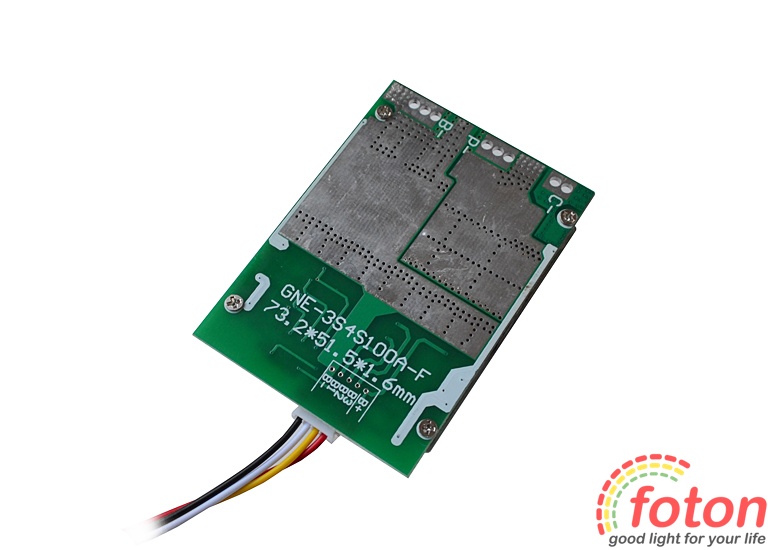

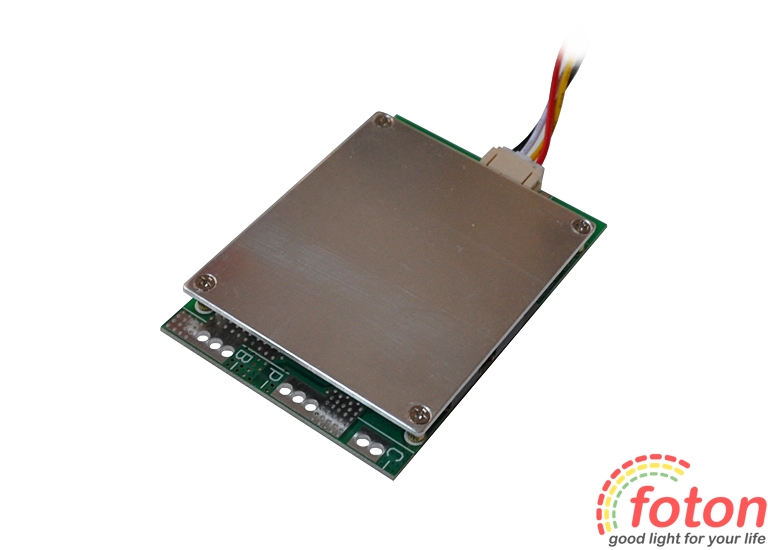

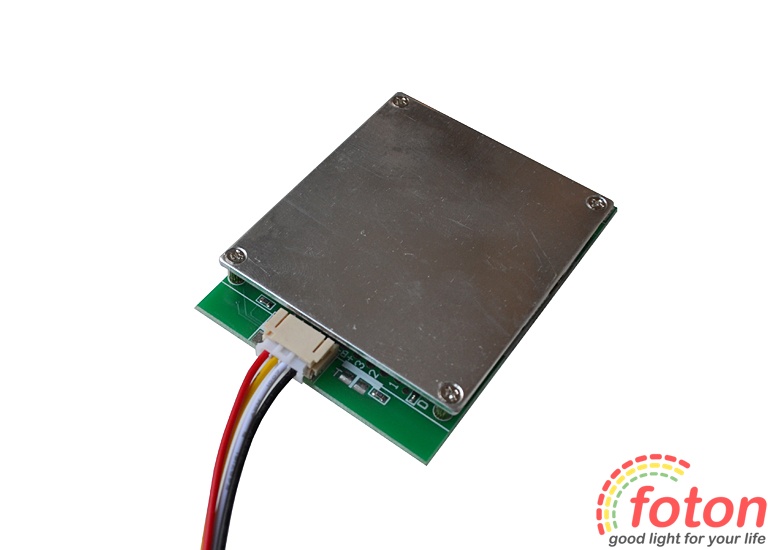

Контролер заряду акумуляторів RX-3S-100A, Li-ion 18650 представлений у вигляді друкованої плати без корпусу. Плата призначена для керування зарядом, розрядом акумуляторів, а також захист від перезаряду та короткого замикання. Контролер призначений для підключення 3 акумуляторів типу 18650.
Підключення акумуляторів має строгу послідовність, яку необхідно дотримуватися. На платі розміщені контактні майданчики, призначені для підключення за допомогою паяння та конектор з проводами.
Плата захисту акумуляторів має шість висновків:
- "B+"(червоний провід) - позитивний полюс акумуляторів;
- "B-" (чорний провід) - негативний полюс акумуляторів;
- "B-" (клема) - негативний полюс акумуляторів;
- "B1" (білий провід) - середня точка підключення першого та другого акумуляторів;
- "B2" (жовтий дріт) - середня точка підключення другого та третього акумуляторів;
- "P-" - негативна контактна клема навантаження;
- "С-" - негативна контактна клема заряду.
Ці плати заряду оснащені системою захисту, яка передбачає відключення живлення від акумуляторів li-ion 18650, при перевищенні максимального допустимого значення напруги. Для того, щоб вивести модуль із захисту, необхідно подати напругу на вхід плати або дочекатися автоматичного вимкнення захисту через деякий час.
Технічні характеристики
| Розмір (Д х Ш х В): | 73 х 52 х 8 мм |
|---|---|
| Напруга заряду: | 11 - 12,6 В |
| Максимальний робочий струм: | 100 А |
| Верхній поріг вимкнення заряду: | 4,2 ± 0,05 В |
| Нижній поріг вимкнення заряду: | 2,8±0,05 |
| Тип акумуляторів, що підключаються: | li-ion 18650 3,7V, Li-Fe 3,2V |
| Кількість акумуляторів: | 3 шт (3S) |
| Робоча температура: | -20° до 55°C |
| Клас захисту: | IP20 |
* Характеристики та комплектація товару можуть бути змінені виробником без попередження
