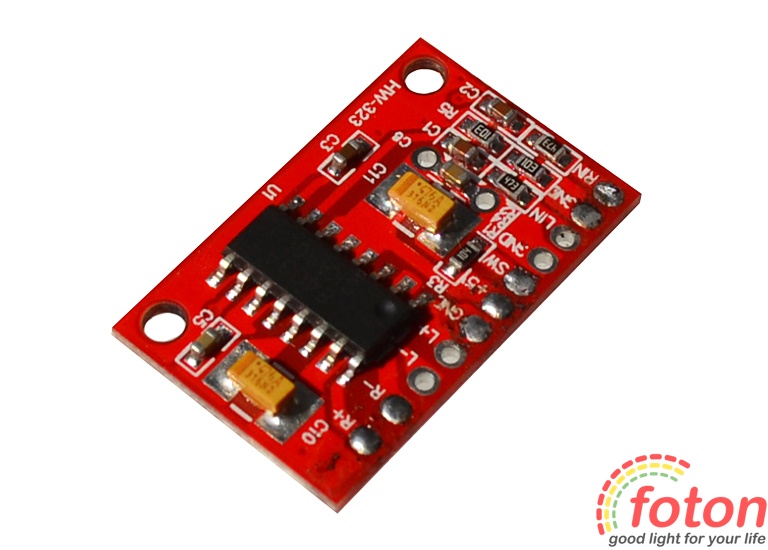

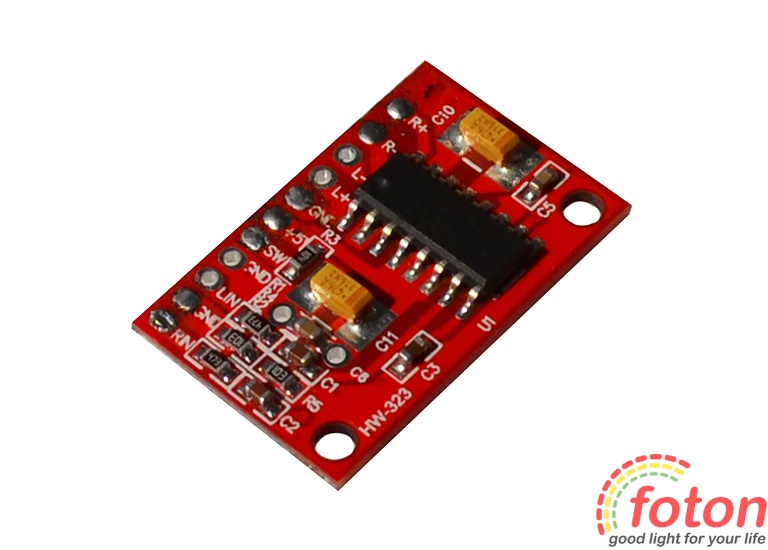

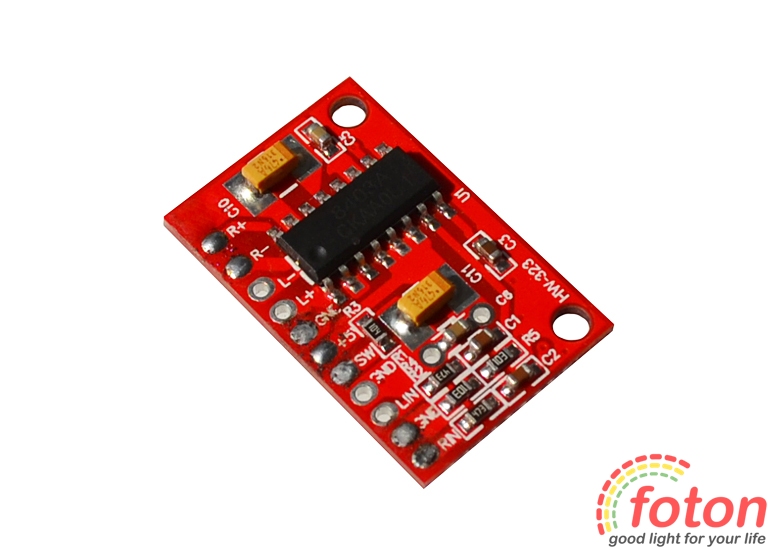

Плата підсилювача звуку PAM8403, 2х3Вт, 3-5В
Ціна за 1 шт
Наявність
- обмін/повернення товару протягом 14 днів
Опис
Плата підсилювача звуку PAM8403, 2х3Вт має малогабаритні розміри. Робоче напруження від 3 до 5 вольт. Виконана у вигляді плати без корпусу, має контакти для паяння.
За допомогою цієї плати можна здійснити підключення двох колонок потужністю до 3 Вт. Для входу аудіо каналу можна використовувати USB-роз'єм або роз'єм jack 3,5mm.
Для того щоб здійснити підключення підсилювача звуку PAM8403, 2х3Вт необхідно:

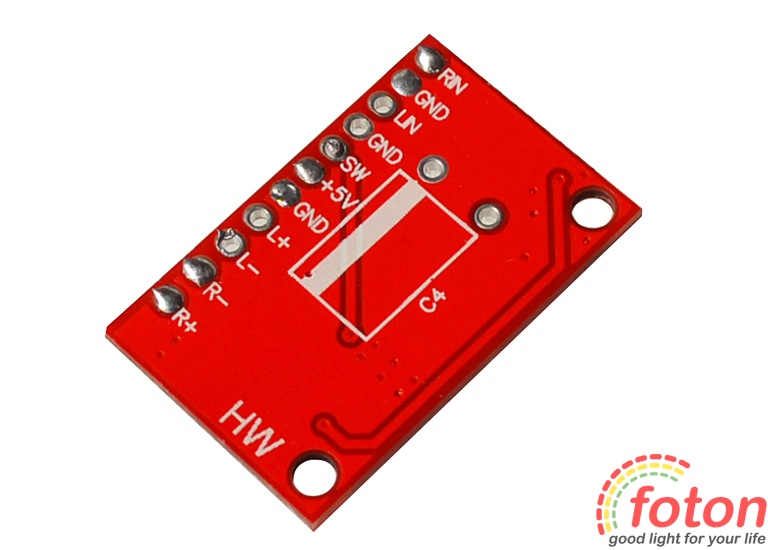

- підключити аудіо колонки: ліва "L+" та "L-", права "R+" та "R-";
- виконати пайку входу: "RIN" - "+" вхід правий канал; "LIN" – "+" вхід лівий канал; GND - загальний "-" для каналів;
- підключати живлення потрібно на контактні майданчики: "+5V" та "GND";
- майданчики "SW" та "GND" - це вимикач звуку.
При підключенні важливо не перегріти плату, а також не допускати замикання контактних майданчиків.
Технічні характеристики
| Розміри (Д х Ш х В): | 25 х 15 х 3 мм |
|---|---|
| Робоча напруга: | 3-5В |
| Кількість каналів: | 2 шт |
| Потужність одного каналу: | 3 Вт |
| Тип каналу: | стерео |
| Робоча температура: | -20° до 40°C |
| Ступінь захисту: | IP20 |
* Характеристики та комплектація товару можуть бути змінені виробником без попередження
