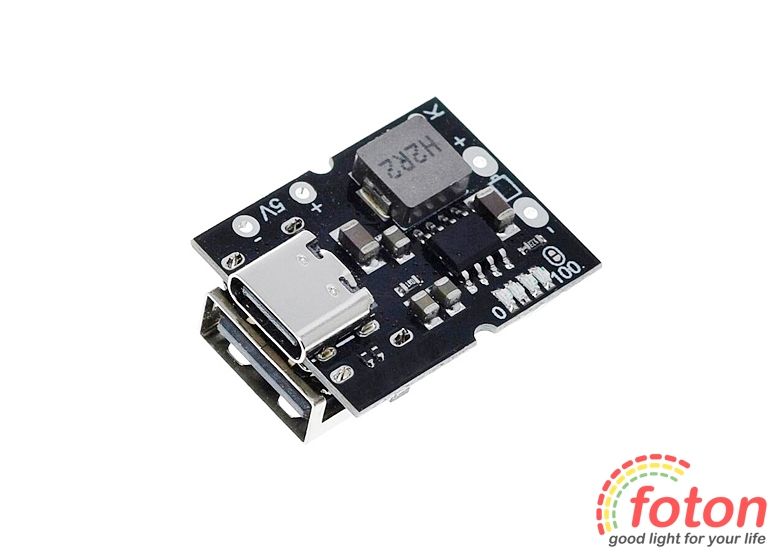

Плата Power Bank IP5305 з Type-C входом та USB-A виходом 5V 2A

Опис

Ця плата Power Bank IP5305 з Type-C входом та USB-A виходом має мініатюрні розміри та універсальна для створення PowerBank в домашніх умовах.

Тип акумулятора, що використовується, можна вибрати за допомогою перемичок, які знаходяться біля індикаторних світлодіодів. Якщо ви хочете використовувати літій-полімерні акумулятори, які мають 4,2 В, то дані перемички можна не чіпати. Але, якщо ви хочете застосувати як зарядний пристрій високовольтну літій-полімерну або літій-іонову батарею, яка має напругу 4,35 В, то ці перемички потрібно замкнути. На платі є позначення (у вигляді зображення батареї), куди потрібно припаювати дроти акумуляторів. Модуль не має захисту від «переплюсування», тому потрібно уважно підключати роз'єм акумулятора до плати.

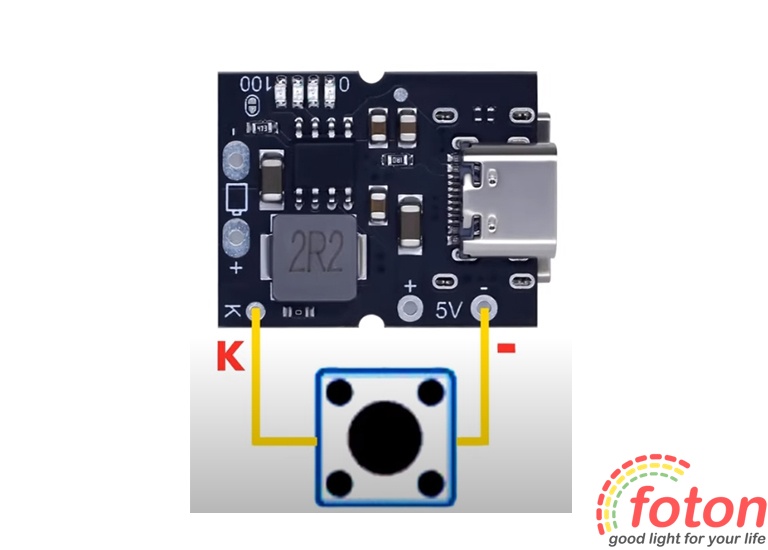

За бажанням, до цієї плати Power Bank можна встановити кнопку, щоб увімкнути або вимкнути зарядку. На платі є контакт К – сюди припаюємо позитивний контакт кнопки, а негативний контакт припаюємо на мінус, де пишуть 5V. Одноразове натискання кнопки здійснить увімкнення пристрою, тобто. включатися індикатори і вихід піде 5В. Утримування кнопки (протягом 5 секунд) вимкне пристрій. Подвійне натискання вимкне індикатори та вихід із пристрою.

Цей модуль може забезпечити вхідну напругу від 5 до 5,5В і при цьому зарядний струм 2,4А. Вихідна напруга в межах від 5 до 5,15 і вихідний струм 2А.

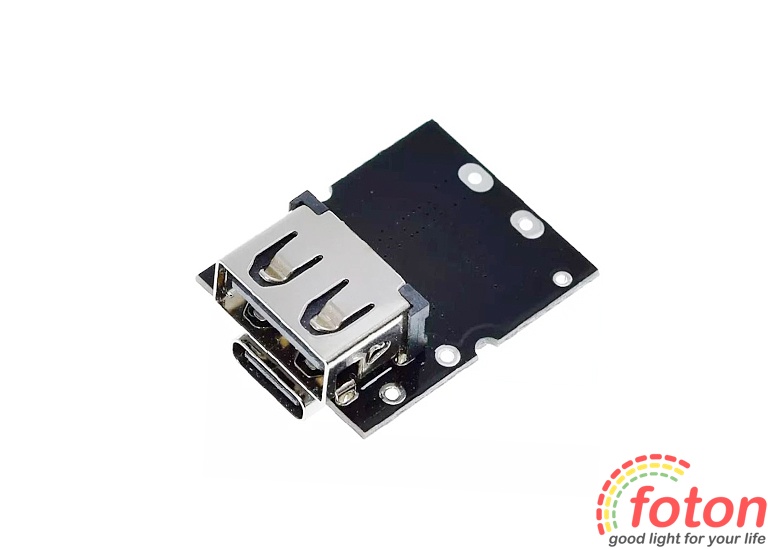

До виходу, тобто роз'єм USB підключається будь-який пристрій, який потрібно зарядити (телефон, смартфон, Power Bank тощо). На виході 5В та 2А. При виявленні навантаження модуль автоматично увімкнеться, але якщо навантаження буде менше 50 мА, то він вимкнеться назад. Також на платі є додатковий вихід 5V.

Підключений акумулятор можна заряджати через роз'єм Type-C. Цей модуль може одночасно заряджати акумулятор і заряджати підключений пристрій, наприклад, телефон.

Якщо горить 4 світлодіоди, то батарея заряджена від 75 до 100%. Якщо горить 3 світлодіоди, то батарея заряджена від 50 до 75%. Якщо горить 2 світлодіоди, то батарея заряджена від 25 до 50%. Якщо світиться 1 світлодіод, то батарея заряджена від 3 до 25%. Якщо блимає 1 світлодіод, рівень заряду батареї менше 3%. Коли акумулятор повністю розряджений, всі 4 світлодіоди не світяться.

Під час заряджання акумулятора 1 світлодіод блимає, доки рівень батареї не буде заряджений до 25%. При зарядці акумулятора від 25 до 50% перший світлодіод світиться, а другий блимає. При зарядці акумулятора від 50 до 75% перший і другий світлодіоди горять, а третій блимає. При зарядці акумулятора від 75 до 100 % перший, другий та третій світлодіоди горять, а четвертий блимає. Коли акумулятор заряджений, всі 4 світлодіоди світять без миготінь.

Ця плата НЕ має функцію швидкого заряджання і неможливо встановити на неї температурний датчик.

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
