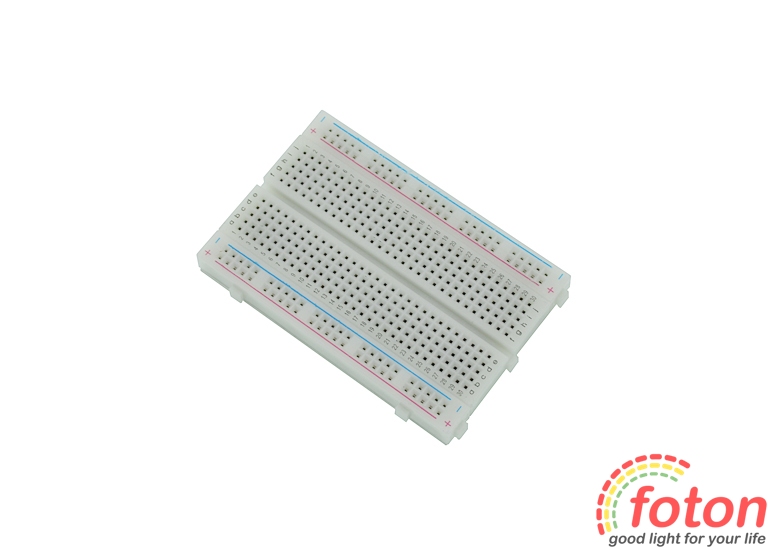

Макетна плата без паяння MB-102 на 400 пікселів

Опис

Макетна плата без пайки MB-102 на 400 точок призначена для реалізації проектів Arduino, які вимагають створення макетів. Її можна підключити безпосередньо до Arduino контролера. Плату можна використовувати для фіксації компонентів макета без паяння. За допомогою плати процес створення макета помітно спрощується та прискорюється.

Для використання макетної плати її потрібно зафіксувати на плоскій поверхні. Для цього потрібно зняти із задньої поверхні плати захисну плівку та оголити клейку поверхню. Коли плата зафіксована, можна починати збирати макет за допомогою установки у гнізда контакти компонентів. Встановлення компонентів макету здійснюється без паяння. Коли макет готовий, його можна підключити до контролера або до самостійно виготовленого керуючого мікропроцесорного пристрою і починати роботу з макетом. Є можливість поєднувати кілька макетних плат між собою за допомогою спеціальних гнізд та фіксаторів. Для спрощення макетування рядка та стовпці контактів мають буквено-цифрові позначення.

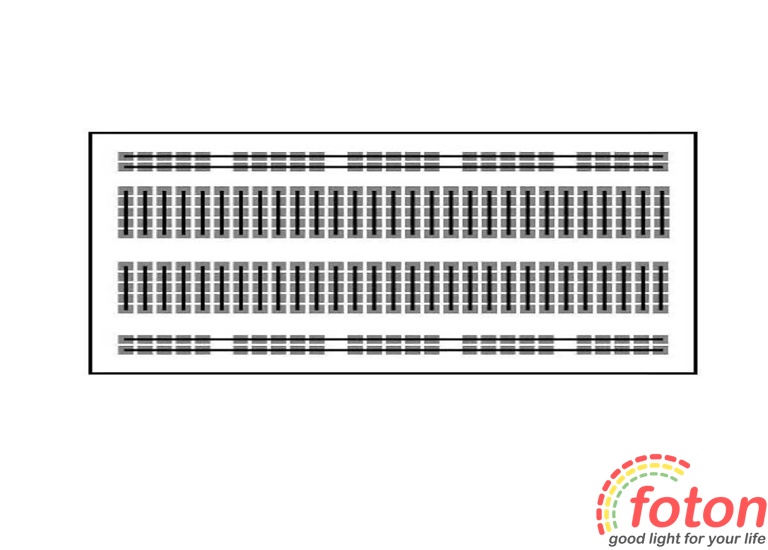

Макетна плата складається із 400 контактів. Два стовпці контактів з боків плати, обмежені синьою та червоною лініями, призначені для підключення живлення та заземлення. Стовпці мають по 50 контактів із кожної сторони. У середині макетної плати розташовано 60 груп по 5 з'єднаних між собою контактів.

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
