Сенсорна кнопка TTP223

Опис

Сенсорна кнопка Ардуїно ttp223 дозволяє зробити зручний вимикач реле освітлювальних приладів. Правильне налаштування режиму роботи ttp223 допускає використання модуля без мікроконтролера.

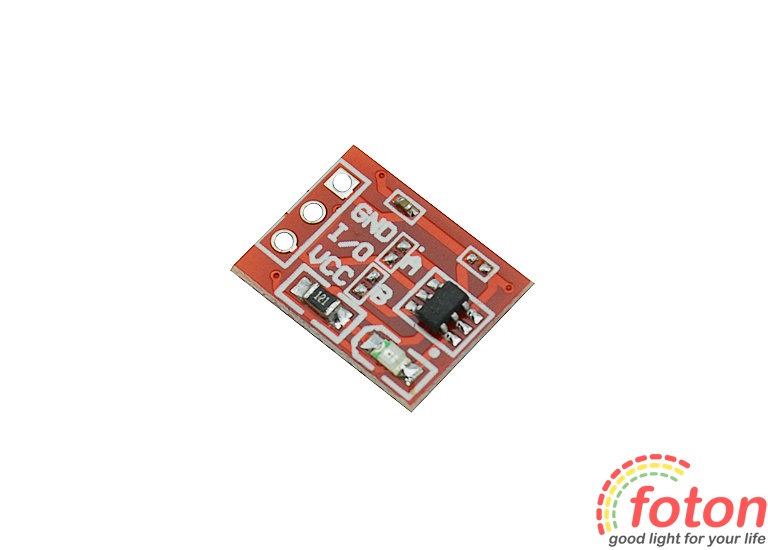

При підключенні живлення до ttp223 Arduino, на виході OUT сенсорного датчика встановлюється низький рівень сигналу. Якщо торкнуться робочої області модуля, вихід OUT переключиться на високий рівень і увімкнеться вбудований світлодіод. Режим роботи ttp223 можна налаштувати на свій розсуд — для цього на модулі передбачені перемички А та В (за замовчуванням перемички не замкнуті).

При замиканні перемички А сигнал на виході OUT інвертується, тобто. при торканні пальцем робочої області на виході встановлюється низький рівень сигналу. Перемичка включає режим фіксації перемикання модуля, тобто. щоб переключити стан сигналу на виході OUT, необхідно повторно торкнуться датчика.

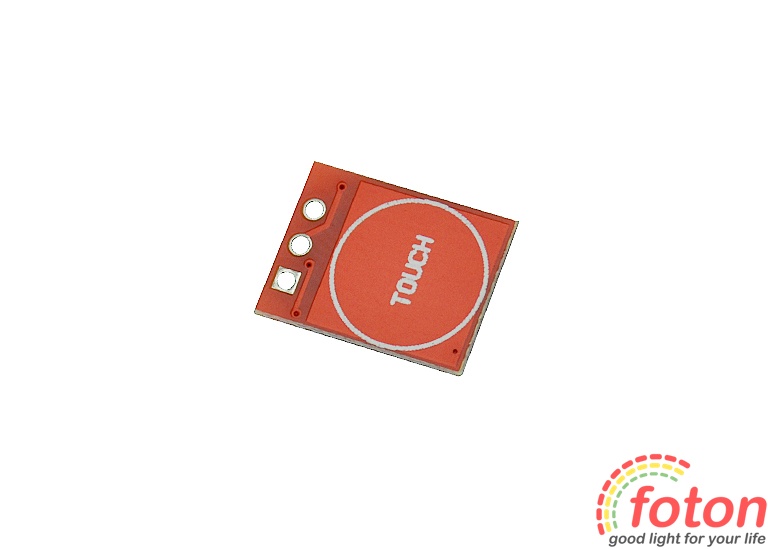

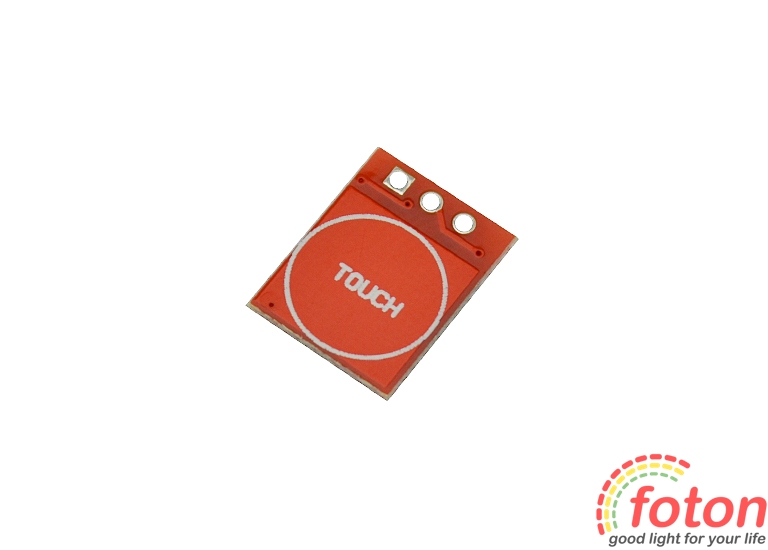

Сенсорна кнопка TTP223 Ардуїно виконана на базі мікросхеми TTP223-BA6 у вигляді безкорпусного модуля. Датчик має майданчик на друкованій платі у вигляді металізованої поверхні з написом "touch". Чутливість TTP223 залежить від конденсатора - місце під який передбачено на платі. При установці конденсатора 50 пікофарад чутливість датчика буде мінімальною.

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
