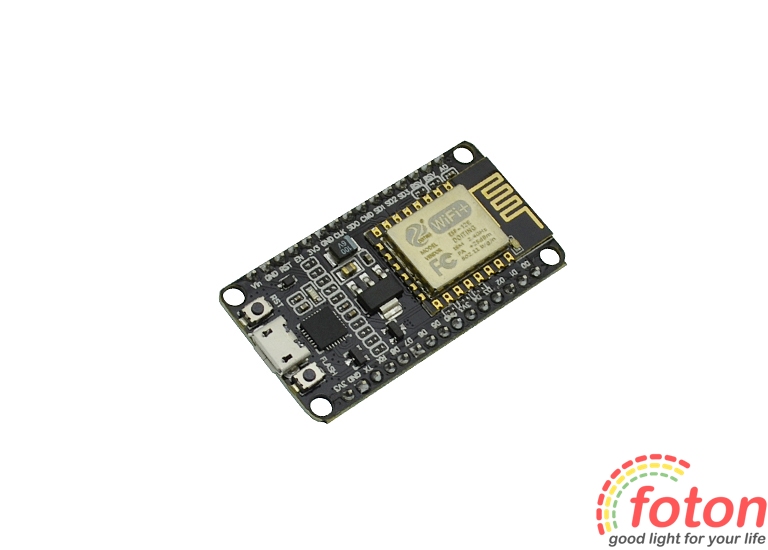

Модуль Wi-Fi NodeMCU

Опис

Модуль Wi-Fi NodeMCU являє собою WIFI модуль, який призначений для з'єднання та керування датчиками на відстані. Цей модуль можна використовувати в охоронних системах, побутових проектах (дистанційне керування освітленням, жалюзі), системі «розумний дім» тощо.

Плата спроектована на базі популярного мікроконтролера ESP8266, мікросхеми CH340, вбудованої антени та інших допоміжних компонентів, які забезпечують правильну роботу модуля. Вбудована антена призначена для покращення якості передачі даних між модулем та пристроями. ESP8266 є мікроконтролером з WiFi інтерфейсом і має 32-розрядне ядро ??з високою продуктивністю. Мікросхема CH340 призначена для створення віртуального порту за умови підключення модуля до ПК (персонального комп'ютера) за допомогою microUSB. Також однією з особливостей модуля є наявність вбудованого температурного датчика температурного датчика.

Цей модуль має прошивку, яка може інтерпретувати команди мови Lua. Lua є інтерпретованою мовою, яка може зберігати скомпіловані версії скриптів, що збільшує швидкість роботи модуля.

Модуль WI-FI ESP8266 NodeMcu Lua має досить велику кількість висновків, які дозволяють підключати датчики до плати модуля. Крім того, деякі висновки мультиплексовані з інтерфейсами UART, I2C, SPI, PWM і ADC. Призначення висновків:

• G: «земля»
• VU: напруга живлення
• A0: аналоговий висновок
• CMD: виведення керованого пристрою
• SD0: передача даних від провідного до ведучого (SPI)
• CLK: бітове актування (I2C)
• 3V3: напруга живлення 3,3 В
• EN: ENABLE
• RST: скидання
• VIN: зовнішнє джерело живлення 4,5 - 9 В
• D0 - D8: цифрове виведення (введення)
• RX: приймальна лінія сигналів (UART)
• TX: передавальна лінія сигналів (UART)

Також на платі розташовані 2 кнопки управління:

• RST: скидає модуль
• FLASH: скидає FLASH пам'ять

Цей WIFI модуль практично сумісний з усіма бібліотеками середовища розробки Arduino IDE. Живлення пристрою здійснюється від microUSB порту або зовнішнього джерела живлення, яке підключається до висновків VIN і VU. Діапазон напруги живлення модуля становить від 4,5 до 9 В.

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
