Конвертер USB-TTL UART RS232 (PL2303HX)

Опис

Цей перетворювач застосовують для програмування вбудованих мікроконтролерів, що підтримують логічні рівні сигналів TTL (0 – 5В), а також для сполучення пристроїв за допомогою інтерфейсу RS232.

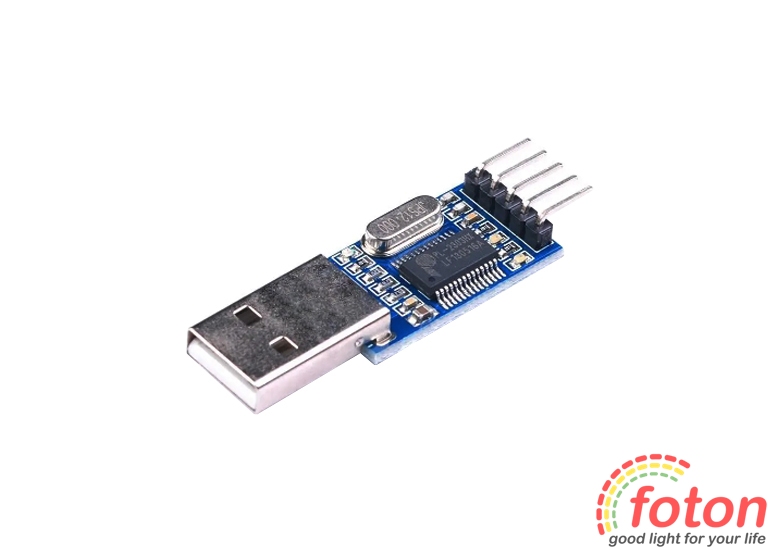

Плата перетворювача створена на базі мікросхеми PL2303HX, кварцового резонатора (частота 12 МГц) та інших електронних компонентів, які мають забезпечити правильну роботу конвертора.

Конвертер має два інтерфейси підключення: один - підключається до комп'ютера через USB інтерфейс, а до мікроконтролера підключається через інтерфейс RS232.

3.3V - напруга живлення програмованого пристрою з рівнем TTL 3 В, 5.0V - напруга живлення програмованого пристрою з рівнем TTL 5В, RXD - передавальна лінія сигналів, TXD - приймаюча лінія сигналів, GND - земля (Зверніть увагу на підключення висновків, які призначені для передачі та прийому виведення TXD до RX).

При підключенні модуля до комп'ютера мікросхема PL2303HX створює віртуальний COM-порт за допомогою, якого відбувається передача даних.

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
