IR датчик для світлодіодної стрічки

Опис

Інфрачервоний оптичний датчик призначений для підключення джерел світла (led стрічки, світильники, led лінійки) з робочою напругою 12 вольт та потужністю до 36Вт.

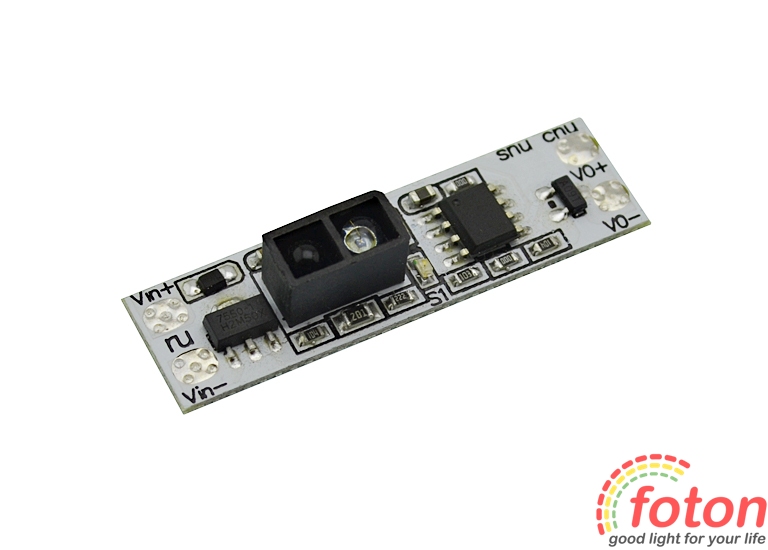

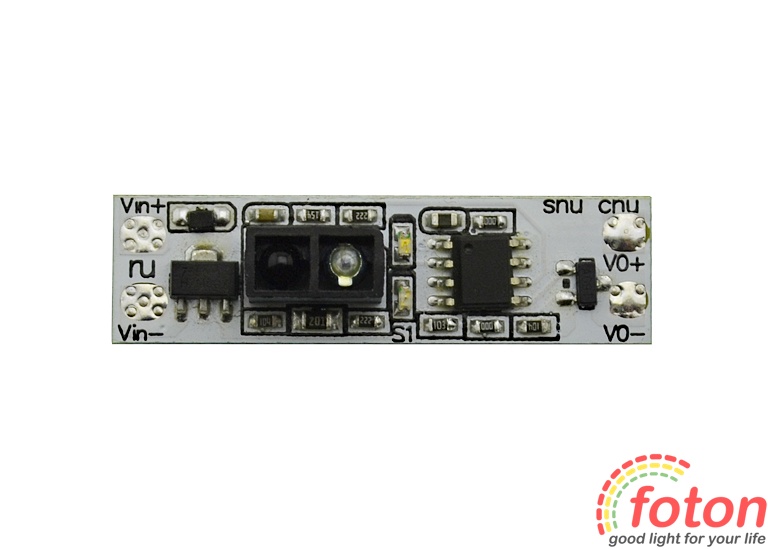

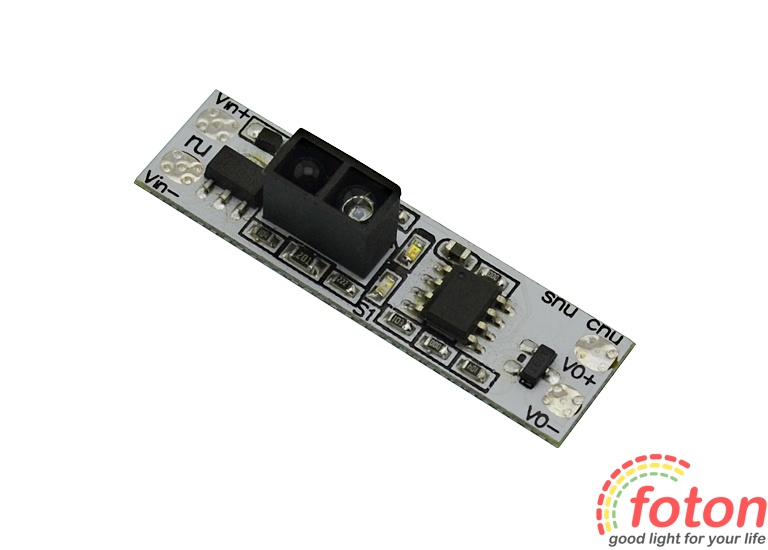

Датчик виконаний у вигляді друкованої плати без корпусу, габаритні розміри якої дозволяють помістити її у світлодіодний профіль. Розміщений датчик на платі є інфрачервоним, тому його активації досить виконати рух у полі видимості сенсора. Датчик реагує на рух на відстані до 10 см. Встановлений біля датчика світлодіод сигналізує про те, що датчик побачив рух і виконує увімкнення або вимкнення підключеного до нього джерела світла. Увімкнення/вимкнення світлодіодної стрічки або лінійки здійснюється після руху в поле видимості датчика.

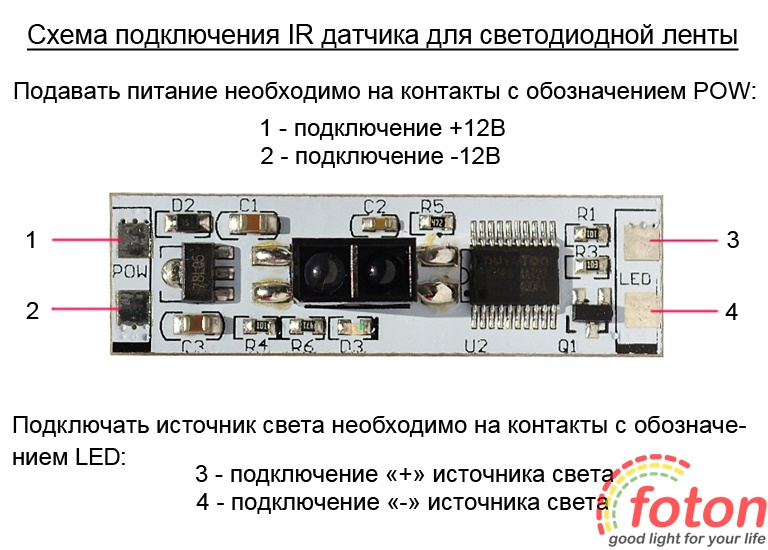

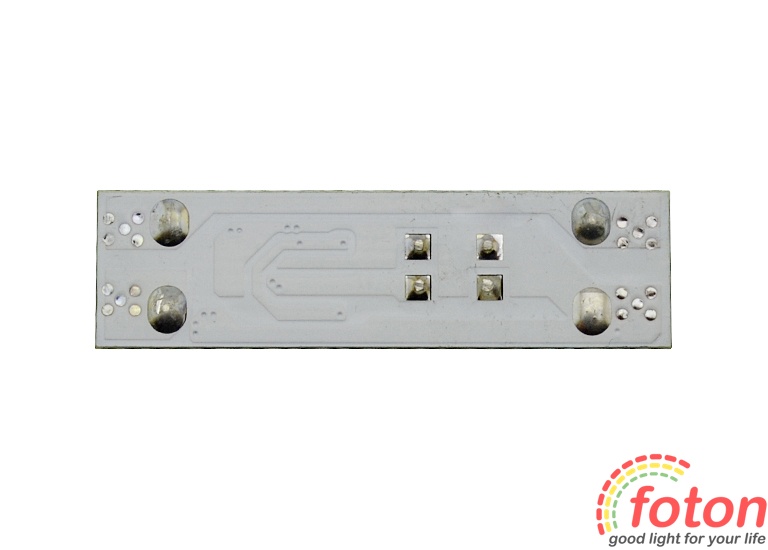

Для підключення датчика потрібно виконати пайку контактів. З одного боку (V in + V in) потрібно подати напругу 12 вольт, з іншого боку (V0 + V0) підключити світлодіодну стрічку 12В. Якщо після підключення побачите свічення сигнального світлодіода, підключення виконано правильно. При установці ІЧ датчика важливо убезпечити його від замикання контактів з нижньої сторони. Для цього виконується ізоляція поверхні, матеріалом, який не проводить струм.

Даний датчик розрахований на підключення до 7,5 метрів стрічки потужністю 4,8 Вт/м (SMD3528 60LED/m), або до 6 /м (SMD3528 120LED/m), або до 2,5 метрів стрічки потужністю 14,4 Вт/м.(SMD5050 60LED/m)

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
