IR датчик відкриття дверей

Опис

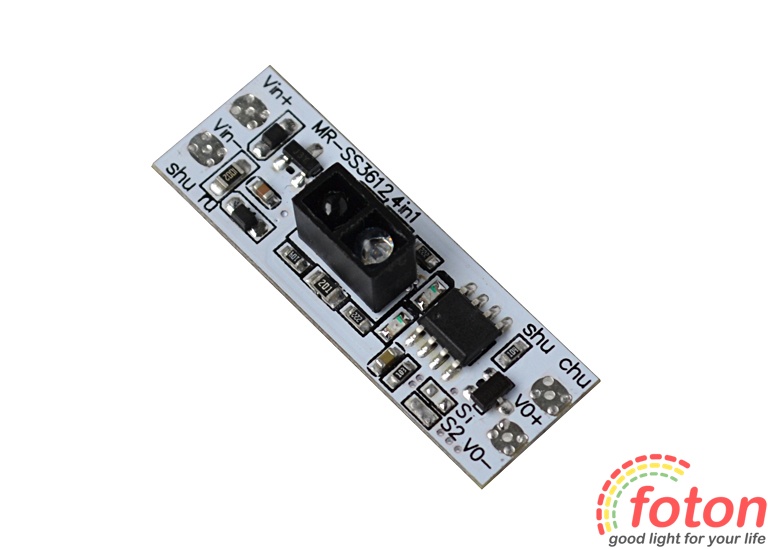

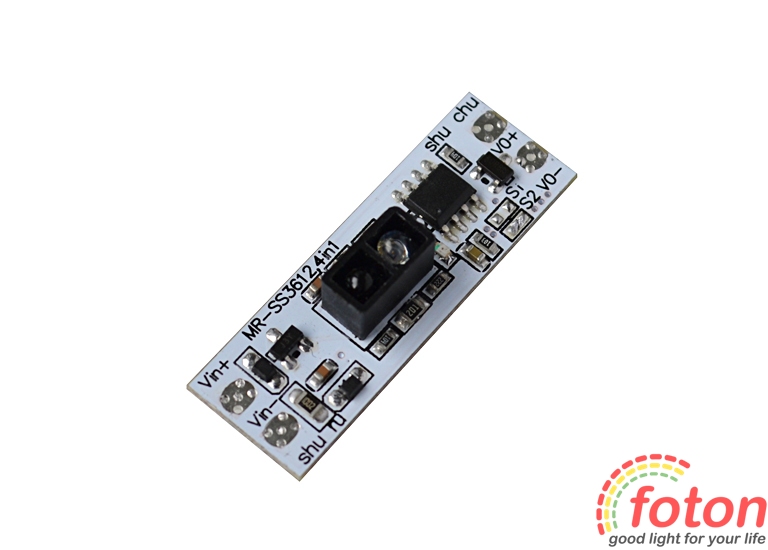

Інфрачервоний датчик відкриття дверей, 12 вольт, максимальне навантаження 36Вт представлений у вигляді плати без корпусу. Застосовується в меблевому підсвічуванні для автоматичного підсвічування шафи під час відкриття дверей.

Встановлення датчика здійснюється в коробку або профіль на відстані до 10 см від дверей. При цьому наявність об'єкта (двері) в зоні видимості датчика дає сигнал на вимкнення світлодіодного підсвічування. Якщо двері відчинені, датчик спрацьовує та включає led підсвічування. Підключення датчика виконується за допомогою паяння контактів. Подача напруги з блоку живлення 12В підключається дотримуючись полярності у вході (input), вихід (12В) підключається до світлодіодної стрічки, також дотримуючись полярності. Датчик має індикаторне підсвічування, яке змінює колір із синього на червоний при виявленні об'єкта.

УВАГА! Якщо не дотримуватися полярності контактів під час підключення або спровокувати коротке замикання, це може призвести до виходу з ладу датчика руху. В даному випадку гарантія не поширюватиметься!!!!

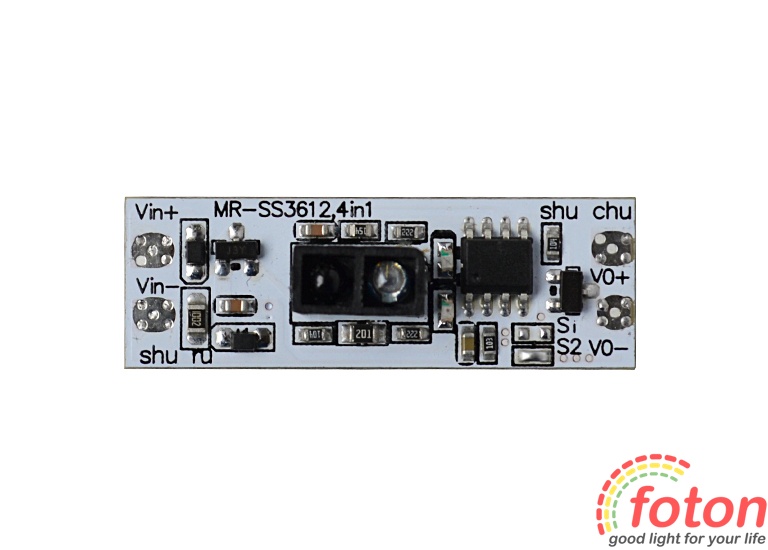

IR датчик відкриття дверей має 2 режими реагування сенсора. Спочатку він встановлений у положенні S2 (спаяна перемичка на платі). Даний режим замикає ланцюг при виявленні об'єкта (двері) та здійснюється увімкнення освітлення. Якщо прибрати перемичку і з'єднати контакти S1, датчик розмикає ланцюг при виявленні об'єкта (двері), при цьому освітлення не буде. Якщо прибрати перемички - датчик буде реагувати на помах руки.

Технічні характеристики

* Характеристики та комплектація товару можуть бути змінені виробником без попередження
