IR перемикач руху рук FT-SH-02
Ціна за 1 шт
Наявність
- обмін/повернення товару протягом 14 днів
Опис

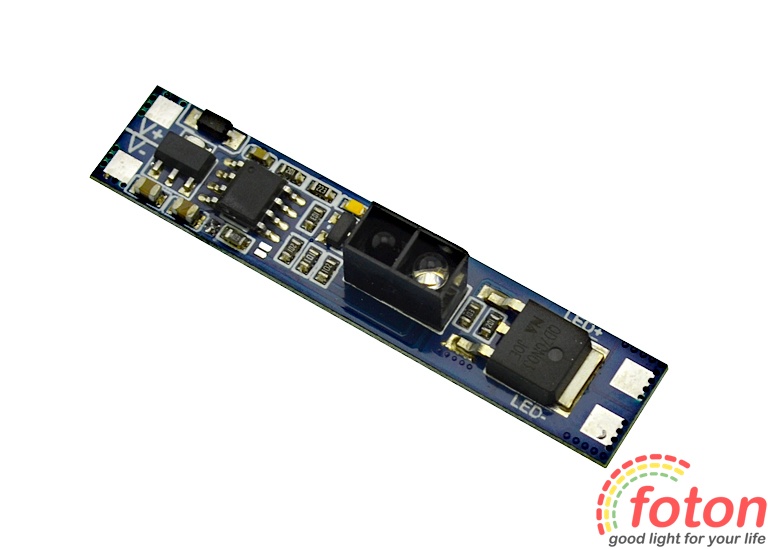

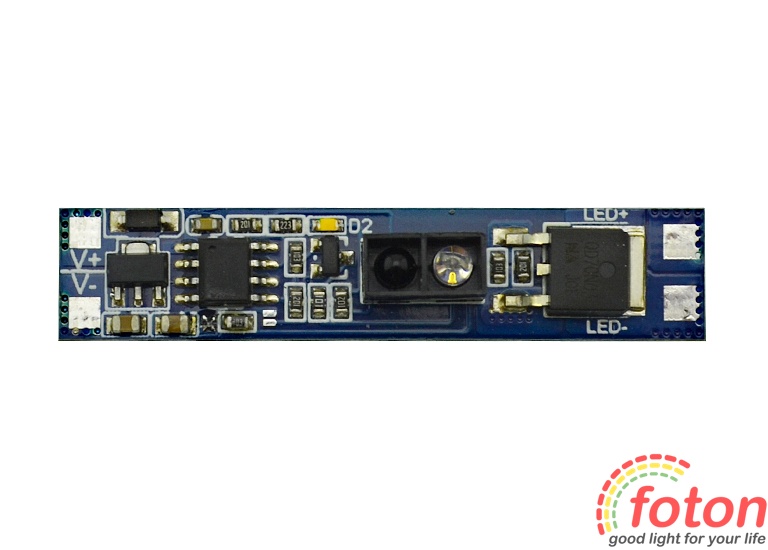

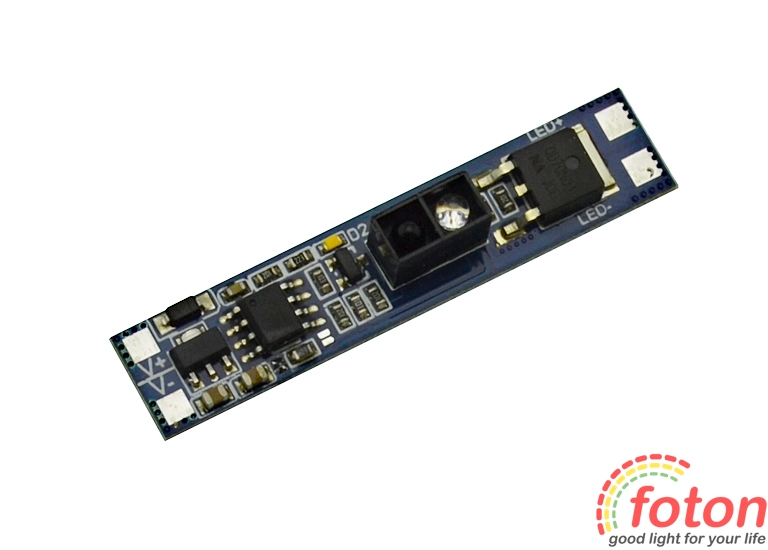

IR Hand Sensor switch FT-SH-02 є безкорпусною платою з інфрачервоним датчиком, який можна задіяти помахом руки. Діапазон чутливості інфрачервоного датчика становить до 10 см. Потужність 60 Вт. Робоча напруга 12 вольт.
Цей IR перемикач на рух руки застосовується для керування світлодіодним підсвічуванням. З його допомогою можна виконати включення та відключення живлення, а також керувати яскравістю світлодіодних стрічок, led лінійок, модулів. Управління здійснюється безконтактно з відривом до 10 див від датчика. Для увімкнення та вимкнення достатньо виконати рух рукою в зоні видимості датчика. Димування (керування яскравістю) виконується шляхом утримання руки в зоні видимості датчика до досягнення необхідного рівня освітлення. Світлодіодне підсвічування білого теплого кольору допомагає визначити датчик у темряві. Останній режим яскравості свічення не зберігається при вимкненні живлення.
Монтаж безконтактного перемикача здійснюється у світлодіодний профіль з розсіювачем. При цьому якщо пластиковий світлорозсіювач має не прозору структуру, в зоні датчика необхідно зробити отвір. Це необхідно для коректної роботи датчика та визначення руху без перешкод. Для підключення датчика потрібно виконати пайку контактів. З одного боку (V+, V-) потрібно подати напругу 12 вольт, з іншого боку (LED+, LED-) підключити світлодіодну стрічку 12В, при цьому дотримуватись.
Даний вимикач розрахований на підключення до 13 метрів стрічки потужністю 4,8 Вт/м (SMD3528 60LED/m), або до (SMD3528 120LED/m), або до 4 метрів стрічки потужністю 14,4 Вт/м.(SMD5050 60LED/m)

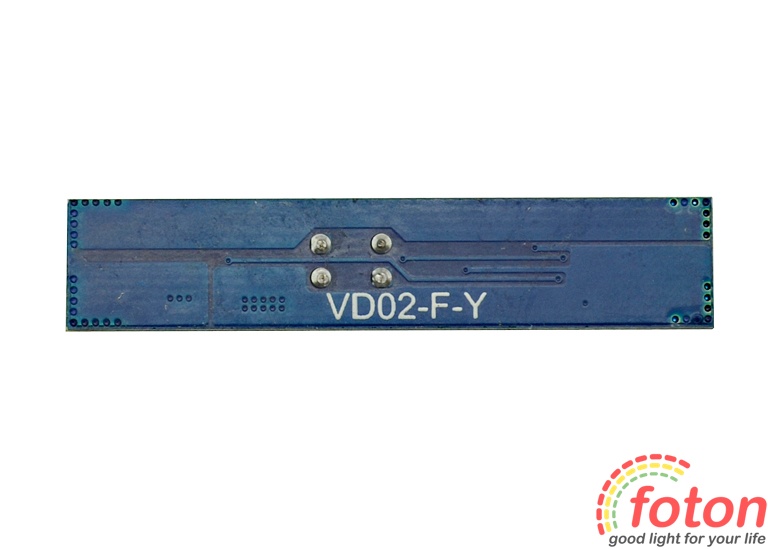

Зверніть увагу! При установці ІЧ датчика важливо убезпечити його від замикання контактів з нижньої сторони. Для цього виконується ізоляція поверхні, матеріалом, який не проводить струм. Пайку контактів необхідно виконувати короткочасним торканням паяльника, щоб не перегріти компоненти на платі. Переполюсування та коротке замикання заборонено!!!!
Технічні характеристики
| Розміри корпусу (Д х Ш х В): | 48 х 10 х 8 мм |
|---|---|
| Робоча напруга: | 12 В |
| Вихідний струм: | 5 А/канал |
| Вихідна потужність: | 60 Вт | Тип сенсора руху: | інфрачервоний | Кут огляду: | 120° |
| Діапазон чутливості: | до 10 см |
| Регулювання яскравості: | від 10 до 100% |
| Клас захисту: | IP20 |
| Схема підключення: | IR Hand Sensor switch FT-SH-02 |
* Характеристики та комплектація товару можуть бути змінені виробником без попередження
